渦輪螺帽自動分解設備

集智該款渦輪螺帽自動分解設備用于發動機分解過程中渦輪盤固定螺帽的自動化分解。

售價價格面議
品牌集智股份
產地浙江杭州
定制支持各種高難度定制化

在線提交咨詢

產品詳情

產品參數

應用領域

產品視頻

集智該款渦輪螺帽自動分解設備用于發動機分解過程中渦輪盤固定螺帽的自動化分解。

1、采用伺服電缸，定位精確，傳動效率高，運動響應快，承載能力范圍廣使用壽命長結構緊湊，強噪音小，更穩定；

2、采用高精度拉壓力傳感器，實現穩定測量，準確定位；

3、采用定制套筒扳手實現有螺帽轉接套筒的單向轉動，實現螺帽的旋轉分解；

4、采用伺服控制，實現人工無極可調。

5、實時監控顯示分解扭矩，調整設置分解扭矩

6、可兼容同一類型的不同規格螺帽。

7、自主研發，軟硬結合，后續升級容易。

設備名稱	渦輪螺帽自動分解設備
適用范圍	發動機渦輪盤固定螺帽的自動化分解
主要功能	1.實現對渦輪靜子組件的固定和支承、渦輪轉子組件的夾緊與定位；限制渦輪轉子組件與靜子組件的相互位置，防止其在分解過程中發生碰撞。 2.具有不同規格螺帽轉接套筒 ,能夠高效準確的依次分解渦輪轉子軸上各級螺帽。
執行機構	采用轉接套筒（非標定制）
控制方式	PLC+觸摸屏
驅動方式	電缸
最大輸出力	15000N·M
上下料方式	吊裝
設備重量	1500kg
設備外形	1.85m1.85m1.75m
電源電壓	220V±10%、50Hz±1Hz

集智該款渦輪螺帽自動分解設備用于發動機分解過程中渦輪盤固定螺帽的自動化分解。

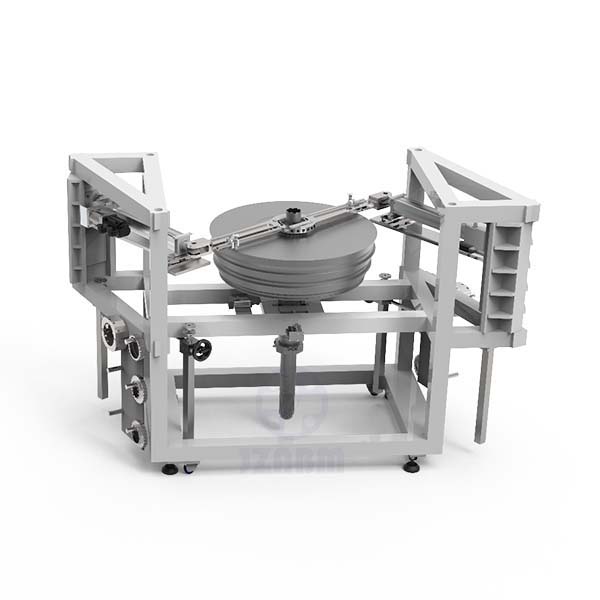

渦輪螺帽自動分解設備采用單工站作業方式開發，采用框架鋼結構設計，設備包含架體模組、定位支承模組、電缸作動模組、套筒扳手模組、操作控制臺系統五大部分。設備架體采用優質碳素鋼材料保證設備結構的強度及剛性，框架零件通過卡槽方式高強度螺栓聯接，避免焊接質量潛在風險。電缸作動模組作動電缸采用伺服電機+減速機。伺服電機能夠精確控制其位置、速度和加速度，實現高精度的運動控制；具備出色的響應速度，可以迅速啟動、停止及反轉。減速機匹配伺服電機轉速，傳遞增大轉矩，實現電缸輸出無極可調，配合套筒扳手力臂，能夠施加給螺帽的最大扭矩載荷≮15000N.M。
