轉子外徑自動測量設備

2025年1月7日產品中心 353

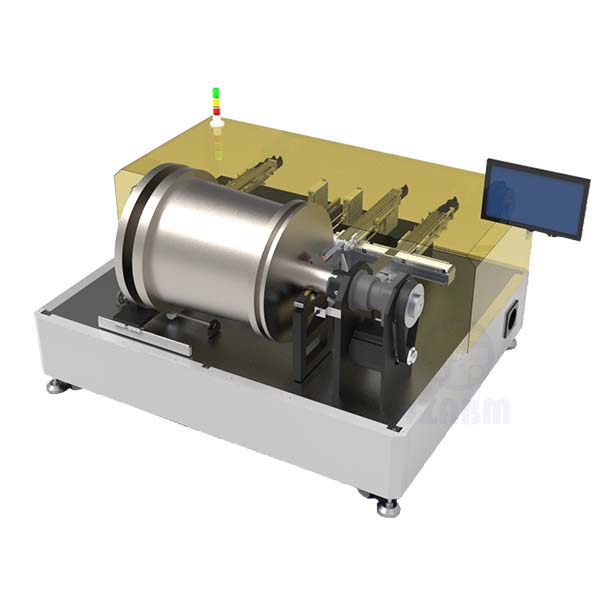

轉子外徑自動測量設備

集智該款轉子外徑自動測量設備適用于壓氣機轉子組件葉輪、中介環、中軸的外徑尺寸測量。

售價價格面議
品牌集智股份
產地浙江杭州
定制支持各種高難度定制化

在線提交咨詢

產品詳情

產品參數

應用領域

產品視頻

集智該款轉子外徑自動測量設備適用于壓氣機轉子組件葉輪、中介環、中軸的外徑尺寸測量。

1、采用伺服電機驅動轉子組件旋轉，PLC控制速度，采用絲杠導軌機構調整支架體間距。可以實現精準定位；

2、采用半開放結構設計，保證了設備運作時的安全性，又提高了上料的方便性；

3、設備可與標準件進行校正，以檢查測量前后設備的穩定性，保證測量數據可靠、準確。

4、采用接觸式測量辦法，保證測量精度；

5、測量系統提供圖形化中文用戶界面進行監控和操作分析，實現測量數據的集中管理、測量數據的高效分析、存儲&調用與打印，同時具備與外部MES等工廠數字化系統通訊傳輸?shù)臄?shù)據接口。

6、自主知識產權，特殊產品可支持高度定制化方案解決。

設備名稱	轉子外徑自動測量設備
測量范圍	測量直徑φ100mm~φ750mm
適合工件長度	1000mm（可定制化長度）
測量精度	5μm
重復測量精度	0.5μm
傳感器分辨率	0.1μm
測量方式	接觸式傳感器
控制方式	PLC+觸摸屏+工控機
上下料方式	吊裝
設備重量	2000KG
設備外形	2m*1.5m
電源電壓	220V±10%、50Hz±1Hz
備注	以實際機型配置為準

集智該款轉子外徑自動測量設備適用于壓氣機轉子組件葉輪、中介環、中軸的外徑尺寸測量。

轉子外徑自動測量設備采用單工站作業方式開發，采用半開放結構設計，設備包含測量平臺、定位模組、移動模組、測量模組、操作控制系統、旋轉支架模組、標準件七大部分。測量模組采用伺服電機平臺，帶動測量傳感器&測頭徑向運動，保證高精度運行及停止定位，滿足徑向測量的位移需求。主體采用焊接結構，保證設備整體強度及剛性。定心機構采用加工件裝配組成，“V”形定心件定心。
